さてさて、本日からフロアヒーターダクト制作を再開しますよ。
先月の６月24日がフロアヒータダクト制作の１日目でしたから３週間ちょっとぶりで本格的な室内の作業です。
今日の目標は画用紙でモデリングすることです。そして、無事にモデリングできました。
では、本日の作業を順に書いていきます。
エンジンマウントに塗ったPOR-15がどうなったか確認
まずは、昨日にエンジンマウントに塗ったPOR-15の確認です。
結論は、私はまだまだPOR-15塗りのテクニックはダメダメの未熟者ということでした。

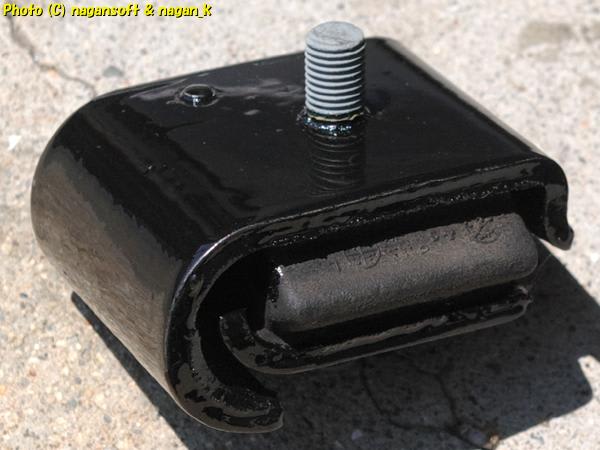

「パッ」と見は、テカリンコに見えるでしょ。

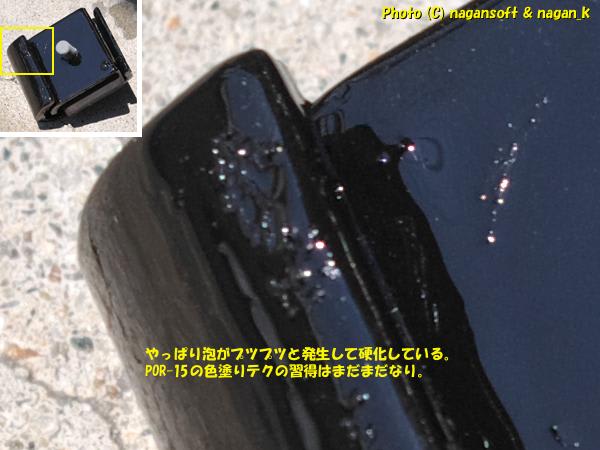

でもねー、こんなことになっているんですよ。
どうして、泡をはらんだままで硬化している？
って、私のPOR-15の扱いがそれだけ未熟者ということです。
だって、こんな気泡入りなんて、ガンプラ塗装だったらアホボケカスとよそ様から大馬鹿者呼ばわりされるような状態でしょ。
しかし、私がPOR-15を塗るとほとんどがこうなるんですよ。
世間的にはPOR-15って簡単に塗れて仕上げが美しいと絶賛されている方がほとんどのようなので、私は世間一般のレベルにまったく届かない未熟者ということです。
なんか腹立たしいのですが、現実なので日々精進の努力をします。
ヒーター切り替えパイプの呼び口を修正
さて、フロアヒーターダクトの作成に戻りますよ。
先月の作業でモデリングやりかけ途中だったのですが、梅雨のため作成途中成果物が湿気でふやけてダメダメです。ということで、心を入れ替えて最初からやり直しです。
フロアーに這うヒーターダクトを作成するのですが、両端の呼び径を計測します。
エンジンルームから室内へのダクトパイプ部呼び径が54.5mmです。(この部分の写真無し)
ヒーター切り替えパイプの呼び径なのですが….
ここの部分に問題点ありです。というより、ヒーター切り替えパイプに問題点があるのです。
私のヒーター切り替えパイプは、痴呆親父の破壊修理により、変形とクラックがあるのです。
変形により切換え弁もスムーズに作動しません。えー、つまり壊れているのです。
恐らくですが、痴呆親父がシートレール溶接破壊工作をしているときに踏みつけて壊しているんだと思います。
まあー、そんなことをほざいていても仕方ありません。痴呆親父がしでかしたことは子供が尻を拭くということになるんでしょう？
と、脱線しました。

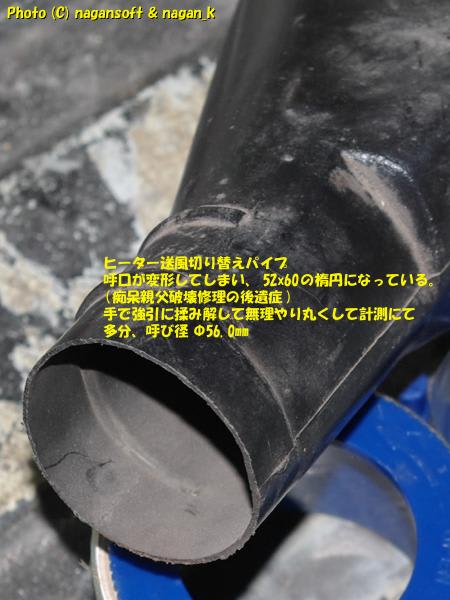

このヒーター切り替えパイプの呼び口ですが、52×60mmの楕円形のような感じになってます。それをドライヤーであぶりながら揉みしだいてむりやり円形になるように握りしめて、多分、呼び径は56mmです。
材料にするスチール缶のサイズ計測
昨日のブログでちょろっと写真を出してますが、ヒーターパイプの素材はほぼ確定してます。

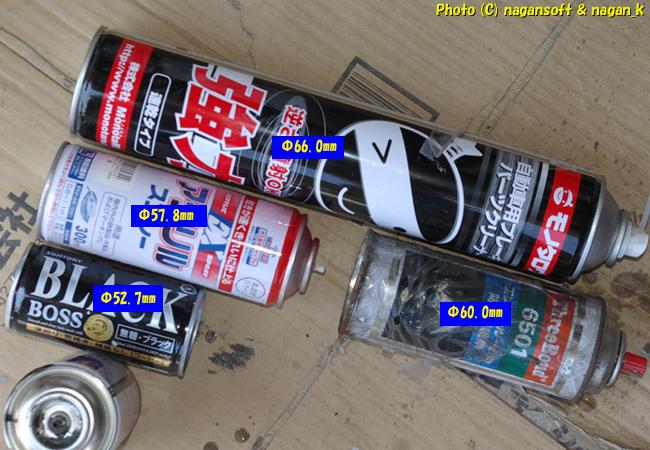

それでも手持ちのスチールパイプ形状のものを簡単に計測してまとめました。
一般的なパーツクリーナーロング缶が、径66.0mm
エンジンコートの缶が、径60.0mm
ホームセンター安物ラッカー缶が、径57.8mm
サントリー ボス缶コーヒーが、径52.7mm
ということは、私が使う缶は、57.8mmと60.0mmがターゲットになるというわけです。

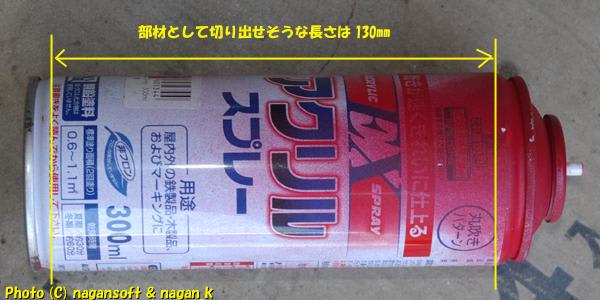

次は缶スプレーから部材素材としてどれだけの長さが切り出せるかです。
130mmぐらいが切り出させそうです。
缶をまっすぐ連結するのはなるだけ避けたいので、直線部を130mm未満で設計していくことにします。
そこそこの基本数値が出ましたので、あとは現物あわせの試行錯誤でモデリング開始です。
紙模型を作成
画用紙を切り刻んで造形していきます。

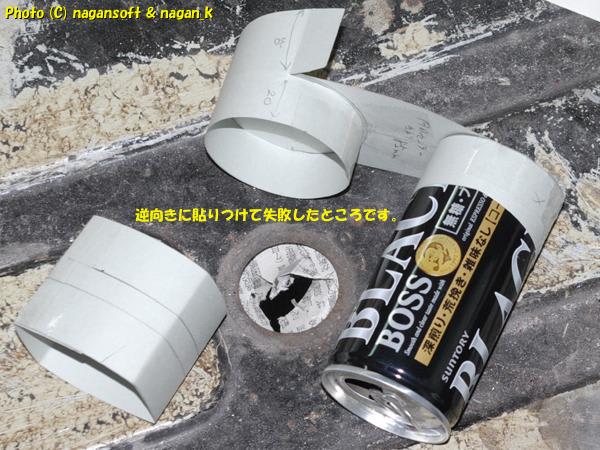

途中で表裏を貼り付け間違いしてやり直しを何回もしました。
あまりの暑さで作業の集中時間が短いです。10分ぼと集中作業したら喉がガラガラになってます。
こりゃー熱中症が背後霊のようにまとわりついている状態です。
背後霊払いで水を飲むのですが….効能は想像してください。そのぐらい作業場所は暑いです。

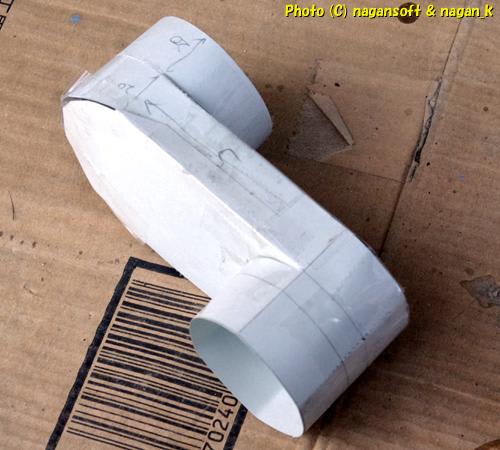

ダクトパイプを１ピースで作成するつもりでいたのですが、おいおいこりゃー２ピースにしないとまずいのではというのに気づき、途中から２ピースへ修正しています。
そのうちの苦戦したほうです。エンジンルームからの室内ダクトパイプに差し込む部品になります。

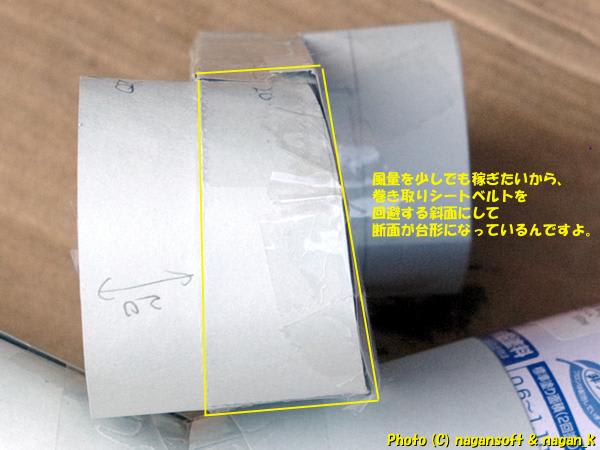

この部位ですが、巻き取りシートベルトとのクリアランスの関係で風洞が狭くなるのです。
でも、少しでも風の通りを良くしたいと考えて、シートベルトが微妙に斜めに固定されるのを考慮したうえで風洞を台形にしたりしました。
この台形にすることで作業難易度が数段アップするはずなのですが、まぁーこういう試練も経験しないと私の技量アップになりません。
常に自己ベストで挑むということでやってみることにします。

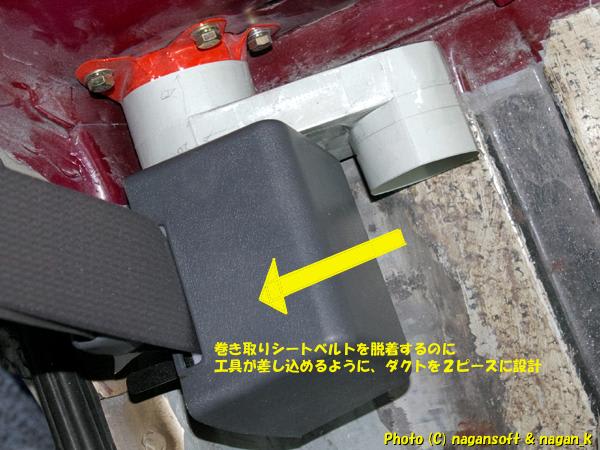

さてさて、２ピースにした理由ですが….
シートベルトの固定ネジを脱着するときに工具を差し込む位置関係です。
ダクトが先か、シートベルトが先か、という取り付けの順番関係、および配置関係と微妙なんですよ。
ついては、先にヒーターダクトの小さい部品を取り付けて、次に巻き取りシートベルト、そしてヒーターダクトの長い方の部品、という順番で取り付けするようにしました。

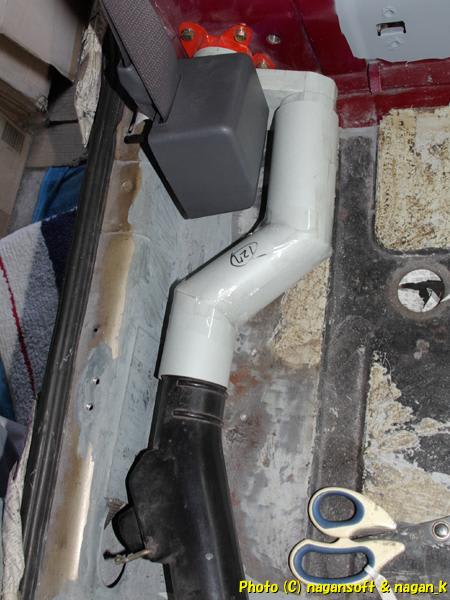

仮置きですが、このようにヒーターパイプを通すことになります。

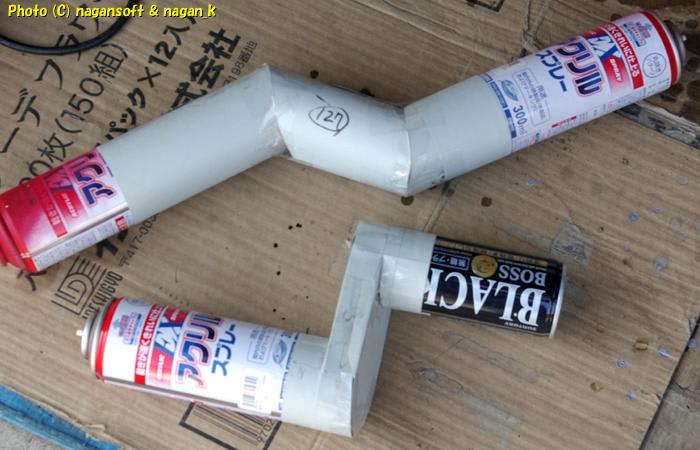

これで、ヒーターパイプの紙模型モデリングできました。
紙模型なので先端がつぶれないようにスプレー缶を差し込んで保存します。
次回は、この紙模型から型紙を写し取って素材を切り出していこうと思います。
ラッカー塗料スプレー缶の内部ってどうなっているのよ
そうそう、古いラッカースプレー缶を切り開いたらどうなるのか？素材として使えるものなのかも確認しておくことにします。

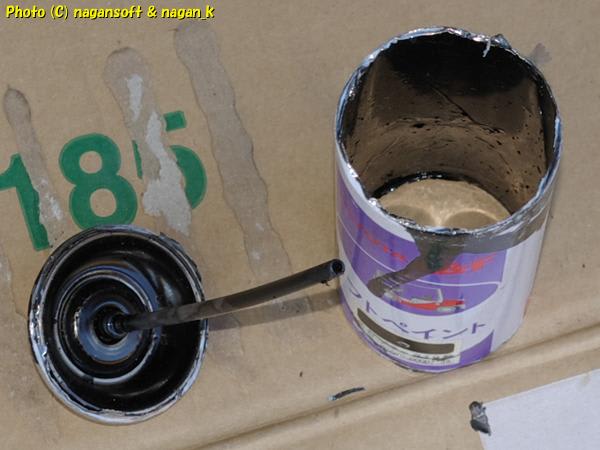

古いラッカー塗料スプレー缶(トヨタ フォークリフトペイント)の上下をカットしてみました。
ラッカー塗料スプレー缶なので当たり前のように塗料が付着しています。
綺麗にまんべんなく付いていればいいのですが、偏って缶に付着して、かつ乾燥している状態でした。
この塗料というか乾燥しているから塗装だね。これをどう処置したものか？
パーツクリーナーの缶だったら中はすごくきれいなのになー。悔しいなー。
