本日はクラウンワゴン弄りです。
めっちゃ疲弊しました。いろんな不安と苦悩がある作業でした。
試行錯誤してどうやって組み付けるのーとかしていたので、作業時間は7時間でした。
終了したのが夜の9時でした。はぁー、馬鹿だわー。
午前中から作業しようかと思っていたのですが、あいにくの強風です。
せっかく1日時間があるのに、なんでだよー。
昼飯を食い終えたタイミングにて、風はありますが風向きがマシな方向に…
ということで、クラウンワゴンのところへ出撃です。
昨日に事前調査しておいた、コラムシフトシャフトブッシュの交換に挑戦です。
先駆者の情報として、「みんカラ」ブログで見つけているのですが….
みんカラの仕様で写真が少ないのよね。かつ、なにか肝心なところが秘密めいたことになっているような気がするブログ記事だったんです。それが不安要素だったのですが的中しました。
そうそう。どういう症状でブッシュを交換する気になったのかは、
2月に「グリスアップだけして誤魔化した」時のブログを見てください。
2018年2月19日のブログ:クラゴン君、コラムレバー根本ブッシュ？にとりあえずのグリスアップでごまかし
では作業内容です。
まずはお手軽のステアリングの抜き取りです。
こんなのはお茶の子さいさいですよね。

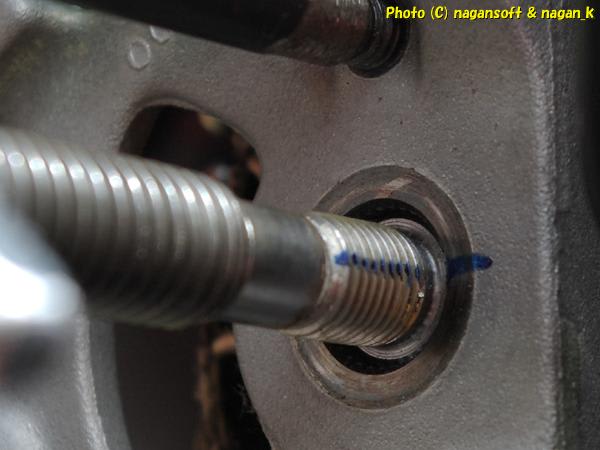

おっと、スプラインの位置をマーキングするのを忘れるところだった。(作業途中で消えたので意味なかったのですが…)
さくさくとカバー類を外していってこの状態へ…
コラムシフトシャフトをこの大きい銀色部品が上から押さえつけているのです。
大きい銀色部品は、「ステアリングコラムブラケット」といいます。

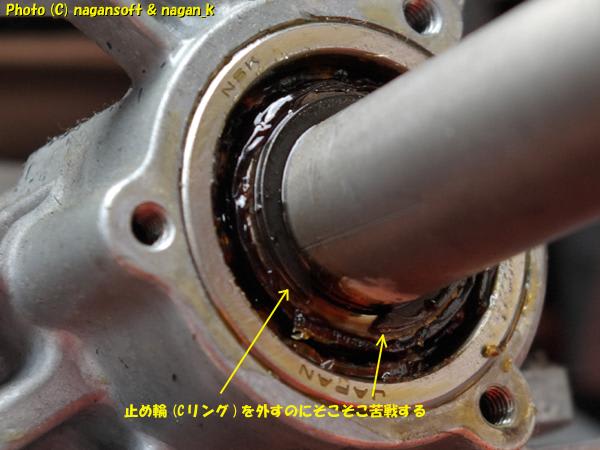

ステアリングコラムブラケット上部分のにシャフトにCリングで輪止めされています。
先駆者の方もこのCリングを曲者としておりました。
私も四苦八苦してCリングを外したのですが….

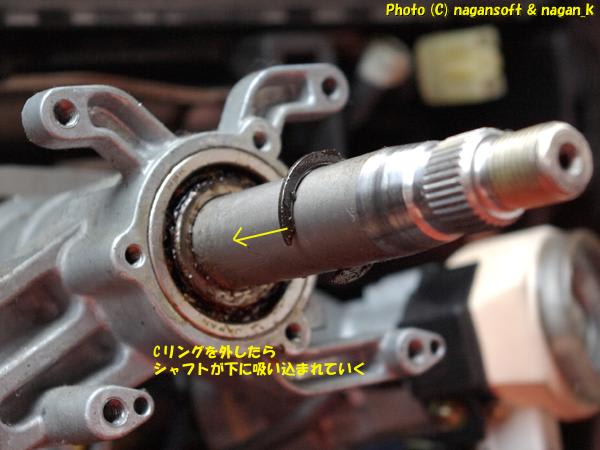

なんと外したそばから、ステアリングシャフトが下へ沈み込んでいくのです。これは先駆者の情報にありませんでした。
このCリングがステアリングシャフトの飛出長を決定していたということです。
つまり、復元するときに、とんでもなく大変で、どうやったらいいのだろう案件が決定しました。
あーあ。やっちゃった。外してみてわかるこの不幸です。シャフトを引っ張り上げてCリングをはめるなんて難易度高杉だよー。

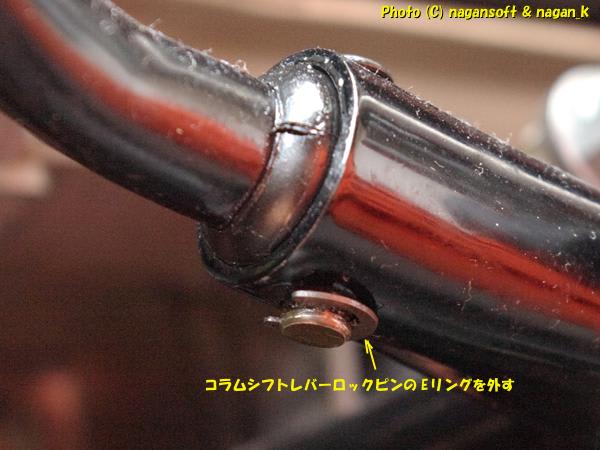

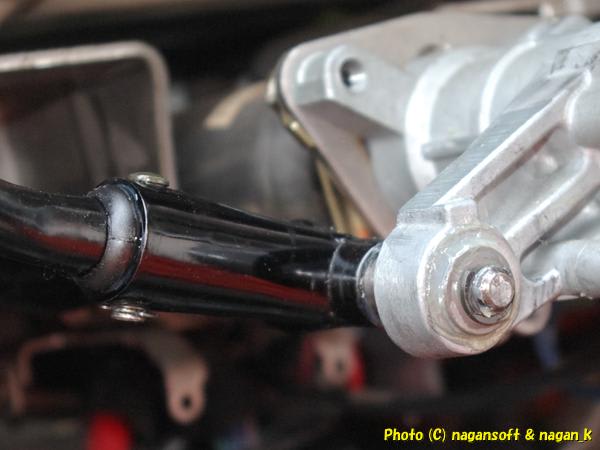

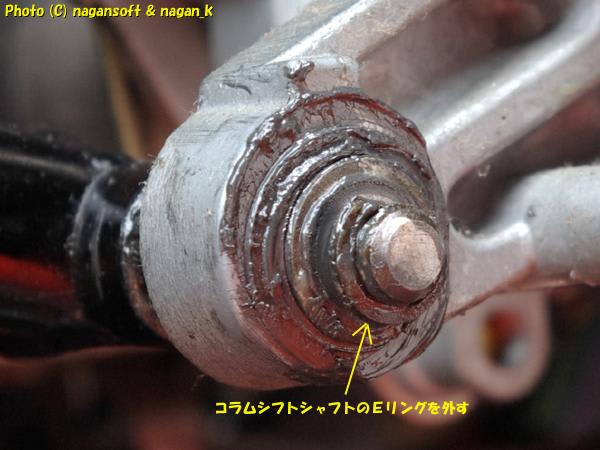

コラムシフトレバーロックピンのEリングを外して、コラムシフトレバーを引き抜きます。
コラムシフトシフトシャフト先端のEリングを外します。

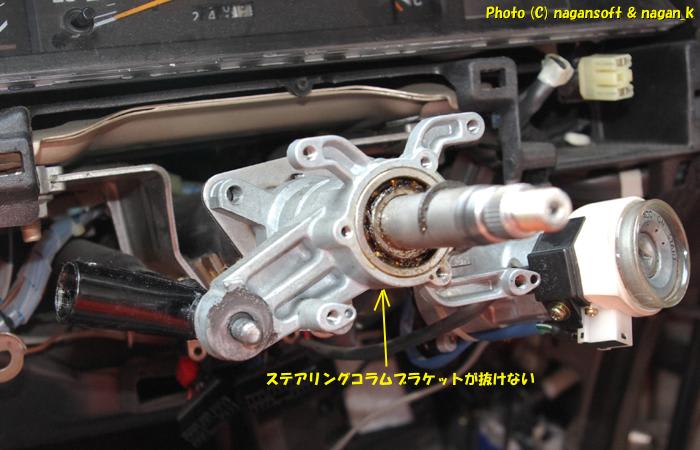

ステアリングコラムブラケットをステアリングコラムチューブから引き抜きますよ。ボルトを外して「フンッ」って引っ張りますがまったく反応なし。
プラスチックハンマーでコンコン叩いてみても反応なし。
なにー。そんなに硬くて抜けないのか―。
パーツリストを再確認しますが、ステアリングコラムブラケットをどうこうするギミックはなさそうです。
そうなると、しっくりなにかが食いつくように嵌まっているということだろうと…

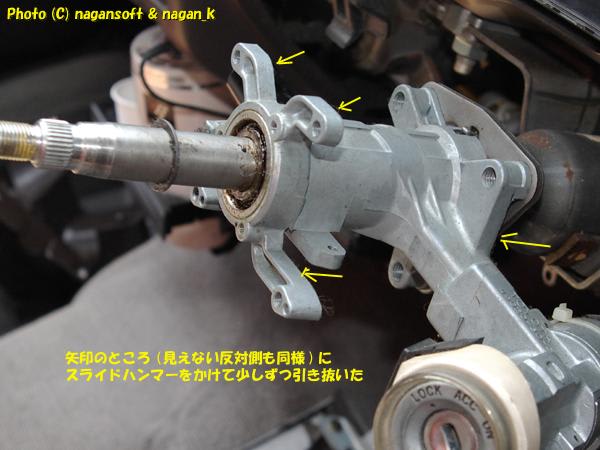

ここでまさかのスライドハンマーです。あちこちにあてて引き抜きにかかりました。
すると少しずづ浮き上がって外れました。

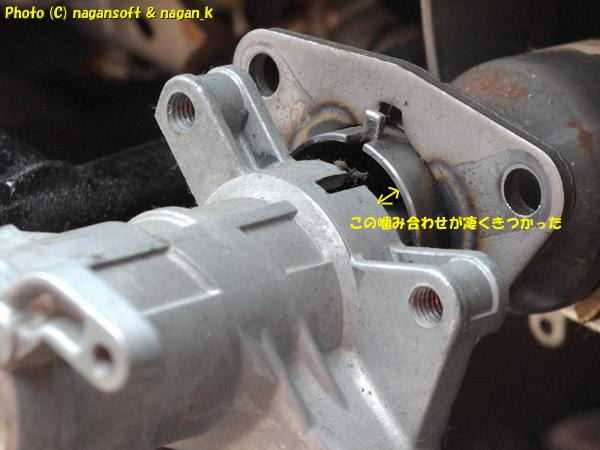

結論は、ステアリングコラムチューブ先端に、きつきつでステアリングコラムブラケットが嵌まっていただけでした。
これで、ブッシュ類が外せますよ。

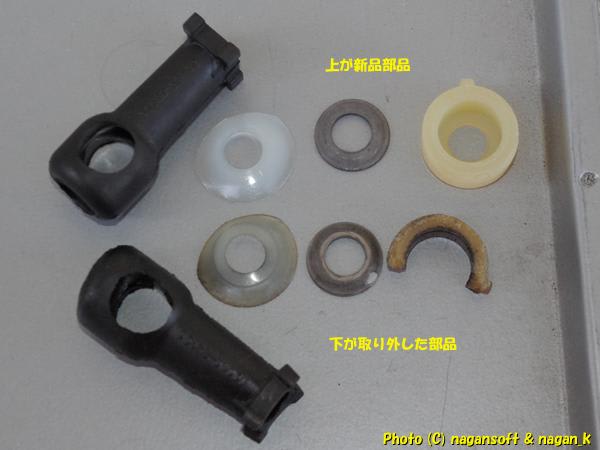

で、今回交換する部品です。新品との比較写真です。
部品番号は次のものです。
写真左から
#33522-30030 コラムシフト シフトレバー プレートシート
#33515-30010 コラムシフト コントロールシャフト アッパシート
#33517-30010 コントロールシャフト アッパスプリング リテーナ
#33518-30060 コントロールアッパシャフト ピース ブッシュ
全て2018年5月3日現在にて、モノタロウで入手できます。
ちなみに、今後の部品枯渇で危惧しなければならないのは「コントロールアッパシャフト ピース ブッシュ」でしょうか？

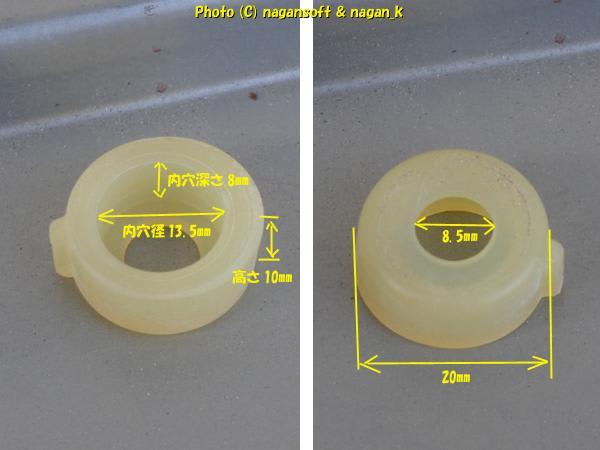

今後、自分が調べるときの流用情報になるかもしれないと計測しておきました。

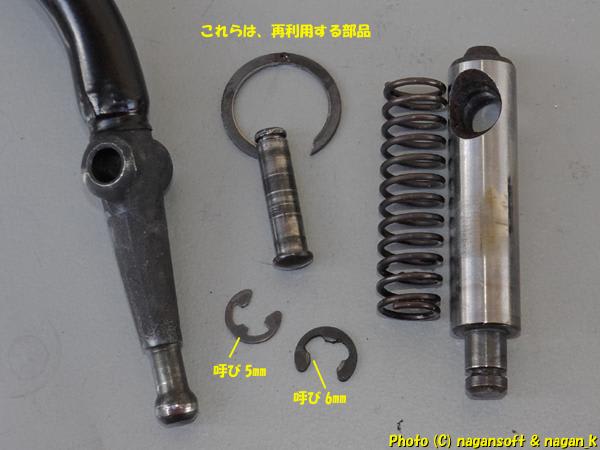

再利用する部品です。

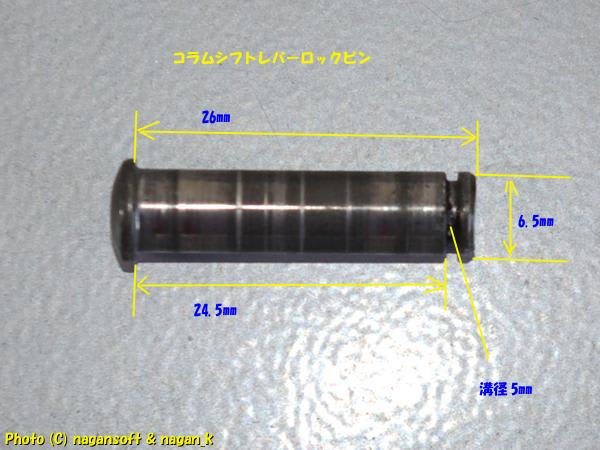

コラムシフトレバーロックピンのサイズは次のものです。

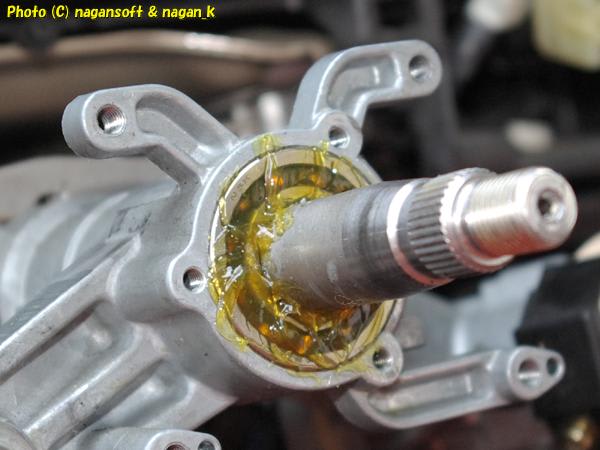

これらを、ウレアグリスをたんまり塗りつけて組み込みました。(ゴム部品があるのでウレアグリスを選択しました)
ここで、ついで仕事をしますよ。

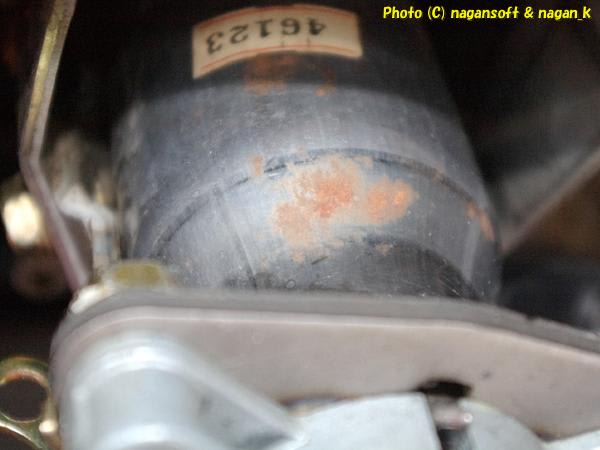

ところどころにサビがあるのです。
サンドペーパーで軽く研磨して、錆転換剤を塗りました。この作業だけでも1時間からかかってますよ。
写真撮影を忘れてますが、ウインカー、ワイパーのスイッチを掃除してグリスアップしました。これに1時間です。
さてさて….
ステアリングシャフトが、かなり下に沈み込んでいるのです。

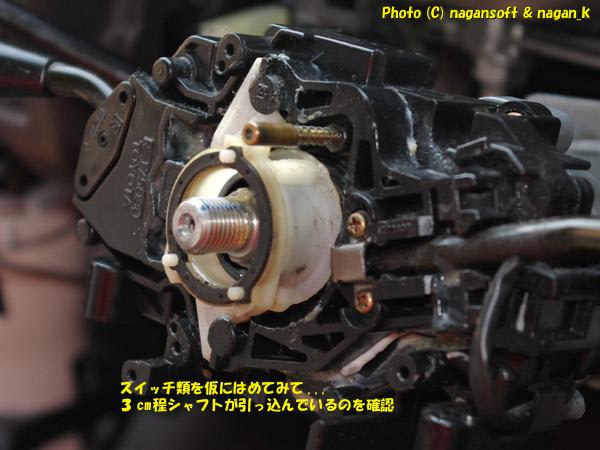

どれぐらい沈んでいるのだろう。と、ウインカースイッチを被せてみます。
3cmほどシャフトが引っ込んでいるのを確認です。
つまり、シャフトを3cm以上引っ張り上げてCリングをはめなければならないのです。
ちなみにシャフトを引っ張り上げるのにかなりの力が必要です。
先ほどのウインカースイッチを抜いて、ステアリングをセットして軽くナット締め固定。
ステアリングを引っ張り上げるとシャフトが伸びてきてCリングの嵌まり溝が目視できるのですが、両手で引っ張り上げてなんとかという状態です。
ステアリングを引っ張り上げている間に、第3第4の手でCリングをスライドしてはめ込むことができればいいのだけどそんなわけにいかないよねー。

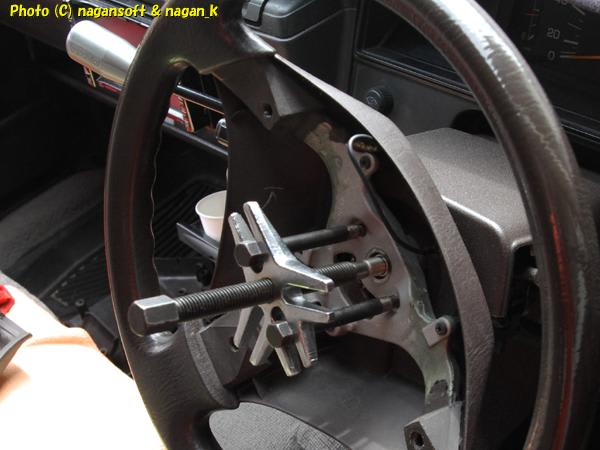

手持ちの工具を見るのですが、シャフト引き抜きタイプのプーラーなんてもってませんし…(押す方ならあるけどね)
うーん。カラーの類でなんとかしろってことだろうなー。
と、いろいろと妄想しながら、あちこちをグリスアップします。
筒状のものでいけそうなものって、やっぱりソケットレンチのボックスかなー。
差し込んでみるがシャフトの方が太くてダメダメです。
スバル弄りで抜きっとった古いベアリングを当て金にしてみるとか…
ともかくなにかないか？とゴソゴソ発掘です。
フリーマーケット(なにわ旧車部品交換会)で、100円やら200円やらで最終処分されたときに買っておいたいろんなサビガラクタ工具の中から…
超巨大ソケットが何種類か出てきました。そうそう閉店間際に最終処分ゴザの上のやつ全部まとめて500円でゲットした鉄くず道具ですよ。(店主に鉄くずお買い上げありがとうって言われたやつだ)
それを何個か駆使しまして、ナットを締め上げることでナットの高さ分だけシャフトを引っ張り上げるのですが、また引っ込むのよね。
そんなのを、いろんな部材を組み合わせて試行錯誤すること3時間ぐらいです。
どのみちシャフトを引っ張り上げたところでソケットが覆いかぶさっているのでCリングをずらすことができません。
ふえー、どうしよう。もうダメか？このまま一晩放置して明日にバスに乗ってアストロプロダクツに工具買いにいく覚悟をしたやさきです。
バカな脳みそでもなんとかなりました。

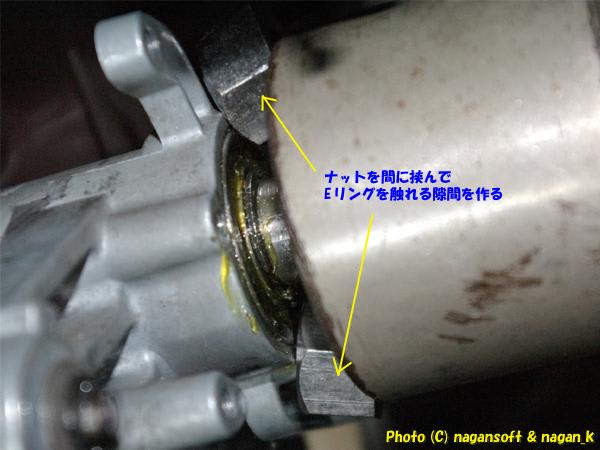

ソケットの下にナットを挟めばいいのでは？
隙間ができますよ。Cリングをこちょこちょ触れますよ。
この作戦にてシャフトのリング溝にCリングをはめることに成功です。
もちろんCリングが移動止めになりますので、シャフトが下に吸い込まれていくことはなくなりました。
このタイミングで8時頃で真っ暗です。はっきりいって夜中です。
はたからみたら、あやしい車上荒らし状態ですよ。
とか思っていたら、本当に警らのおまわりさんがやってきた。「こんばんわ―」って…
まだステアリングはついていません。すごく怪しい状態です。
工具を広げているので泥棒ではないとすぐに察してくれましたが、まあー警察と話すこと15分です。
さっさと組み付けて切り上げたいのに15分の状況説明と、免許証、車検証の確認は私には拷問のように感じました。
さあー、さっさと組み付けて切り上げるぞーと、アンダーカバーを付けていたときです。
やってしまいました。

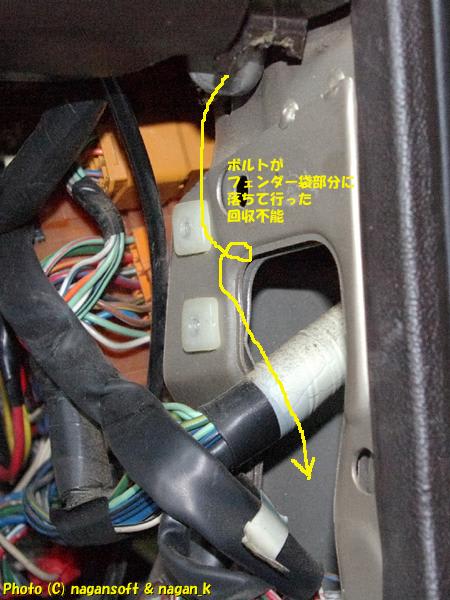

ボルトを落として、なんとフェンダーの袋になっているところへ転がり落ちました。室内ヒューズの手前にある空間です。
はい。回収不能です。先端がマグネットのドライバーを突っ込んだところで届くわけありません。
嫌だなー。落ちて転がっているねじが走行中に足元から「コツコツ」と音を立てたりしないたろうなー。
スバル弄りで用意している新品ボルトからM6×16mmのボルトを奢ってあげます。
気分を変えて、サクサクと、暗闇の中で作業灯を照らしてハンドルの下にもぐり込んでカバー類の組み付け完了。
最後の仕上げステアリングの取付です。
えーと、スプラインの目印は…
あれれ…。暗いから見えないのかなー…。本当に目印が消えている….。
そうだねー、シャフトを引っ張り出すのに何回もナットをかけたからねー、消えるわなー。
ということで、デジカメの写真を見ながらこの位置だろうとステアリングを挿入です。
軽くナットを締めてステアリングの取付します。まだステアリングのホーンパットはつけませんよ。
あちこちを再確認して、道具も片付けて…
バッテリーのアースを繋ぎます。エンジン始動。
ガレージ敷地内を運転です。
うーん。ステアリング一ずれてます。1ピッチですね。
ってことで、ステアリングを再度付け直し。
今度はばっちりセンターでました。
ウインカーリターンのテストもOKです。
ステアリングのナットを本締めして、ホーンパットも取付です。そうそう。ステアリングをいじるときは必ずバッテリーのアースを外してね。そうしないとホーンが鳴ったら大変ですよ。
やっとできました。
はぁー、疲労困憊です。
そこそこの速度でシフトチェンジしながらの動作テストしなければならないのですが、路上を走行する気力がありません。
ガレージ敷地内で、前進、右折れ、左折れ、後退をする限りはOKですが、1速だけなのです。
まあー、停車中にクラッチ踏んでシフトチェンジする限りではシフト動作はスムーズなのでOKとします。

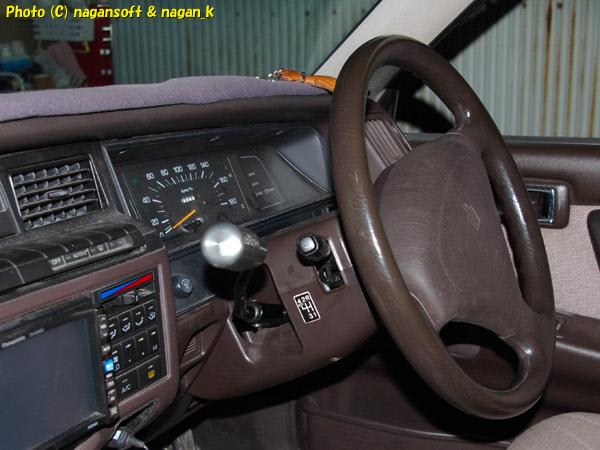

これで、コラムシフトシャフトブッシュ交換完了です。

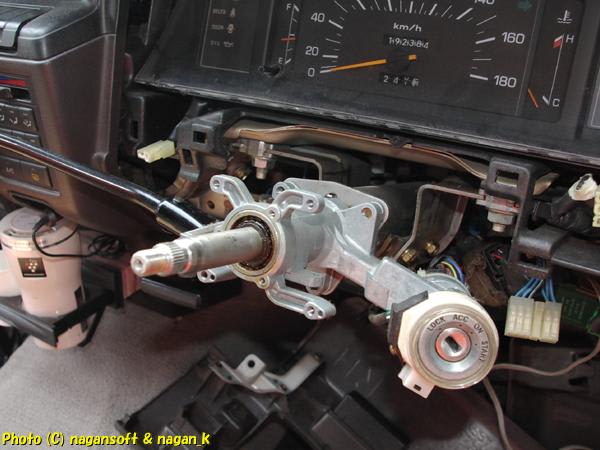

スピードメーターの走行距離計は…
192334Km
でした。
20万キロが見えてきましたな。
今日の作業ですが…
手順がわかっていて、最初に道具を準備していれば苦ではない作業だと思います。
私のように、どうやって外すのー？どうやってはめるのー？の推理したり、道具がないから試行錯誤でやりくりしていると、とんでもない時間がかかりました。というか、道具がなくて今日はダメと半分あきらめが入ったときがあったのも事実です。
そんなこんな苦戦しましたので、もし、私のブログを見てチャレンジしてみようと思われた方は、最初に適正な道具を用意してから作業にかかったほうがいいですよ。
ステアリングは取付できなければ車を動かすことができなくなりますから…
