R-2君、エンジンフードつっかえ棒受け金具作成1日目

本日のスバルいじりは2時間でした。

たったの2時間の作業だと、ちょっとしか作業が進まずもどかしいなりねー。

でも、不平を言っても仕方ないし、かといって、まとまった時間が取れるかというと、そんなゆとりがないからねー。

やっぱり、少しでも時間ができたら、コツコツと、そしてチマチマと進めるしかないのよねー。

前回は、「エンジンフードつっかえ棒受け金具」を作成するという結論に達したところで終了してます。

ということで、作成にかかります。

まずは、オリジナルから型取りをします。

と、いっても、私のようなノータリンがする作業なのでたいしたことはできません。

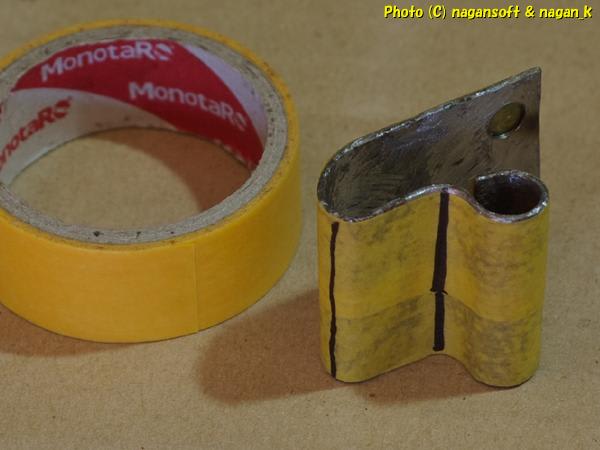

マスキングテープを貼り付けて型取りすることにしました。

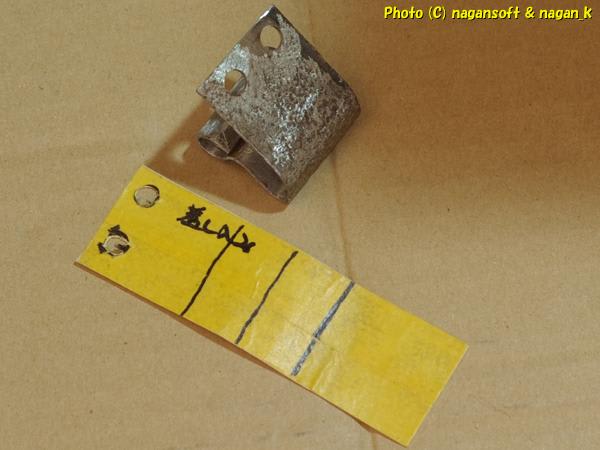

そのマスキングテープを剥がして….

そのまま鉄素材に貼って作業してもいいのだけど、

もしかして、気に入らなくてやり直しをするかも知れないので、型紙にしようかと思います。

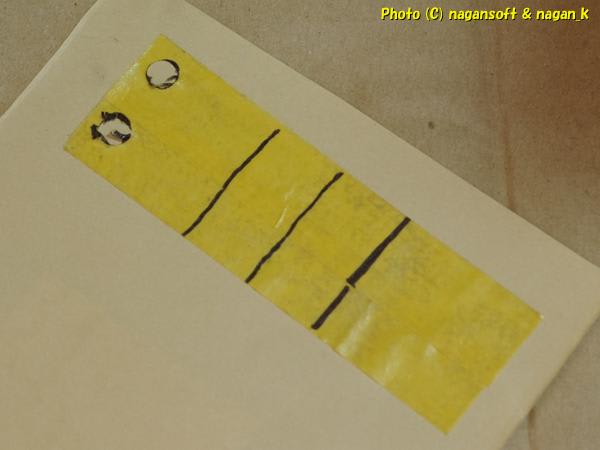

郵便で配達されてきた、茶封筒の裏へペタッと貼りまして

チョキチョキと、ハサミで切り出したら、お手軽に型紙の完成です。

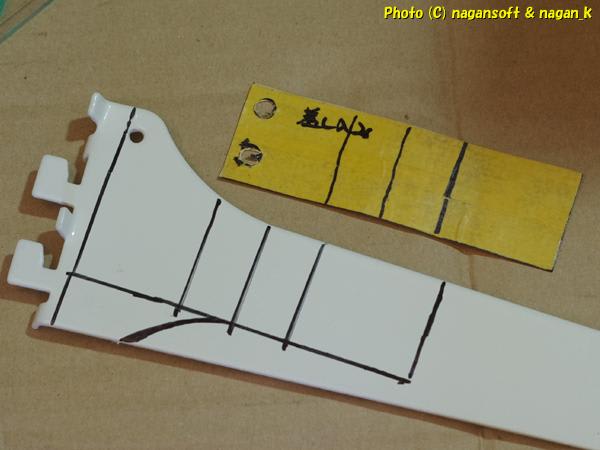

この型紙を用いて鉄素材に転写+デザイン修正します。

こいつを裁断します。

今回の裁断は、ジグソーを用いてお手軽に進めてみました。

次は曲げ加工なのですが、今のうちに白色塗装をグラインダーでお手軽に剥がしておきます。

そして、万力とハンマー、バイスプライヤー、タガネを、いい加減に素人が打ち付けて、カンカン、コンコン、クイックイッ、って感じで作業すること30分ぐらいです。

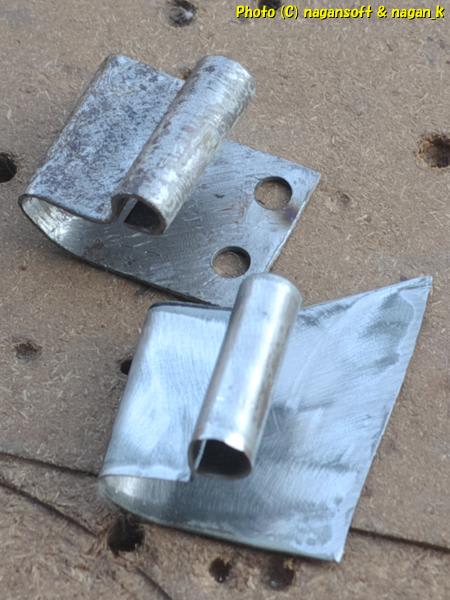

こんなのができました。

ちょっとデザインが違うじゃないか？という、つっこみはしないでください。私なりに考えがあるのです。

問題は、丸めている棒が刺さる部分のクリアランスと、その下の逃げを兼ねた曲げ部分なんですよ。

と、ここで、こいつの加工はちょっと中断です。

この金具が付くドリップライン側を少し処置します。

私は、この金具を、溶接ではなくボルト止めしようと考えてます。だって、私は溶接技術ありませんし、これを溶接すると、また裏面が錆びると思うのよね。錆たときに溶接していたら処置できないじゃないですか。

でもねー、ボルト止めにすると、エンジンフードのエッジリム加工部分がボルトと干渉するのではないか？とかあるのですが、まぁー、そこはなんとかしてみようと思います。

では、ドリップラインの確認です。

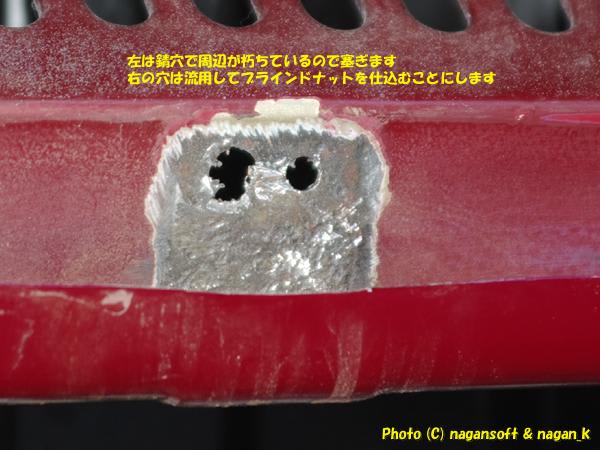

左の大きめの穴周辺は錆でやられていて強度がなさそうです。右側の穴はしっかりしているので、流用することにします。

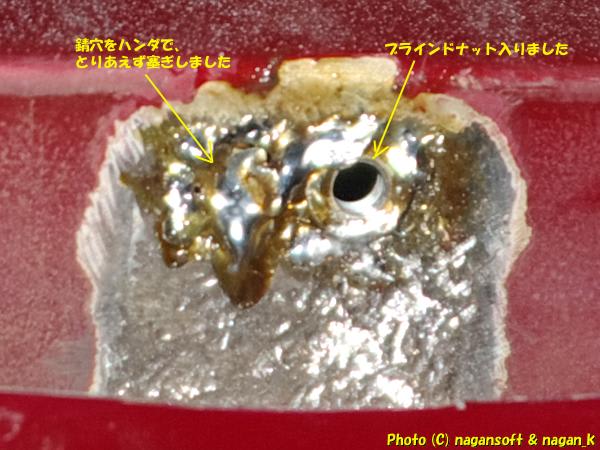

右穴に、ブラインドナット入れました。

左穴は、ハンダでとりあえずの封印です。この部分ですが逆斜面になっており、ハンダ難易度高いです。

ついては、不細工でいい加減なハンダになりました。だって、蚊の攻撃が凄くで集中して作業できなかったし…と言い訳します。

このタイミングで夜7時です。かなり暗くなってきたので、本日の作業は終了です。
