R-2君、フロアヒーターダクト製作-９日目-ブラケット貼りつけ

本日のスバル弄りは２時間30分でした。

ハンダ作業があるのですが、その面積がそこそこ広くて、かつ、しっかり接着の必要があるのです。

そのハンダをじっくりとするだけで１時間10分かかってます。

ふえー、ハンダ作業は時間ばかりかかるなり….

では、本日の作業内容です。

また後でと、仮完成としていたフロアヒーターダクトに、吊り下げ固定ブラケットを取り付けることにします。

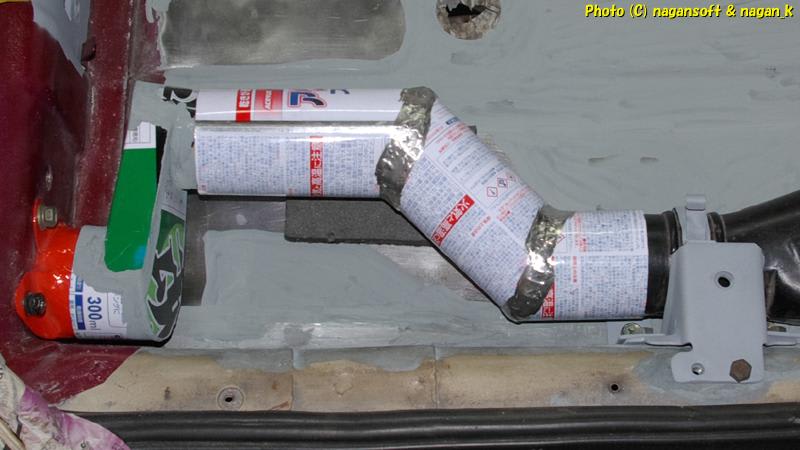

まずは、床に仮設置して各パーツのクリアランスを確認です。

うむ。まずまずでしょう。

このヒータダクトを床に接しないように浮かすことを考えてます。

どれぐらい浮かせようか？と、いろんなものを下に差し込んでみます。

このヒーターダクトを保護するカバーも制作するつもりなので、そのカバーをここに被せるよねーと妄想しながら、カバーに干渉せずに、かつヒーターダクトを浮かせるようにと、いろんなものを差し込んでは定規をあててあちこちとの距離を測ります。

その結果、1cmほど浮かせるのがいいのかな？となりました。

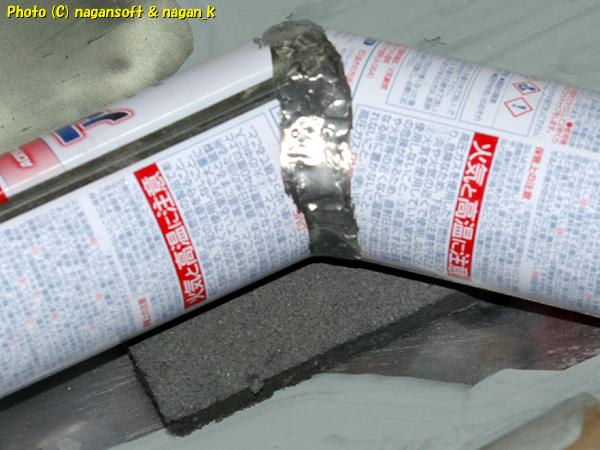

お手軽に1cm厚の研磨スポンジを下に敷いてこれで行こうと結論がでました。

イメージができたところで、次はヒーターダクトに貼り付けるブラケットのベースとなるものを作ります。

いつもの廃材をゴソゴソして、ビデオデッキの残骸にしました。

すでに、板金で切り取りしまくっている残骸になります。

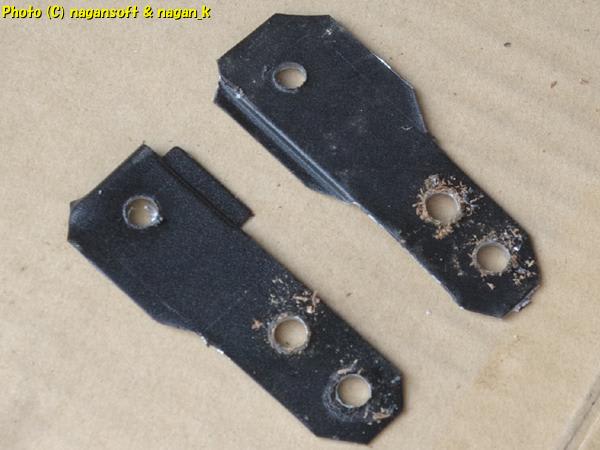

ラフにデザインして、ブリキばさみでお気軽に切り出しです。ドリルで穴もちょいちょいと開けました。

ダクトホースと同じサイズのスプレー缶を持ち出して、それに合わせながら整形していきます。

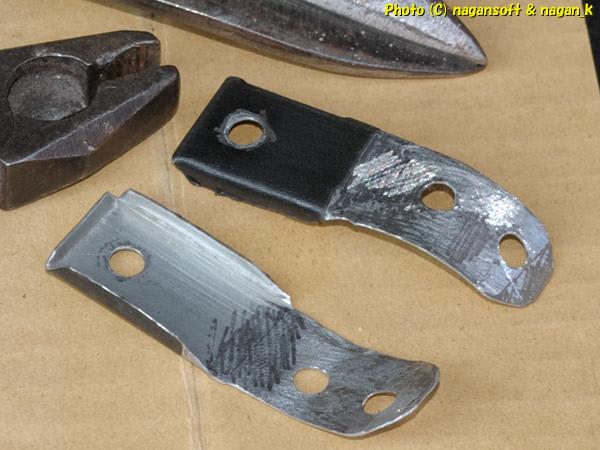

ブラケットのベースができました。

あとは現物に貼りあわせながら微調整していきます。

ヒーターダクトにブラケットが貼り付く前に、ダクトパイプを組み立てたときの余剰ハンダを研磨しました。

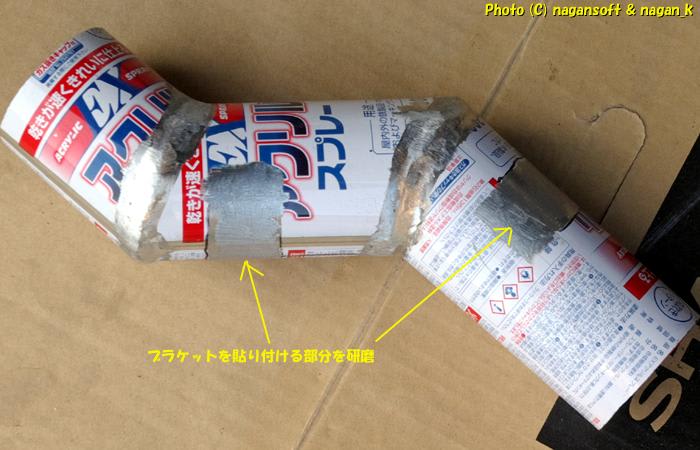

そして、ブラケットを貼り付ける部位をハンダが付くように研磨しました。

ここからはハンダ作業です。

薄いスチール素材なのですが、そこそこ大きい物体なので、ハンダの熱が見事に放熱されてなかなかにハンダの作業がしにくい代物でした。

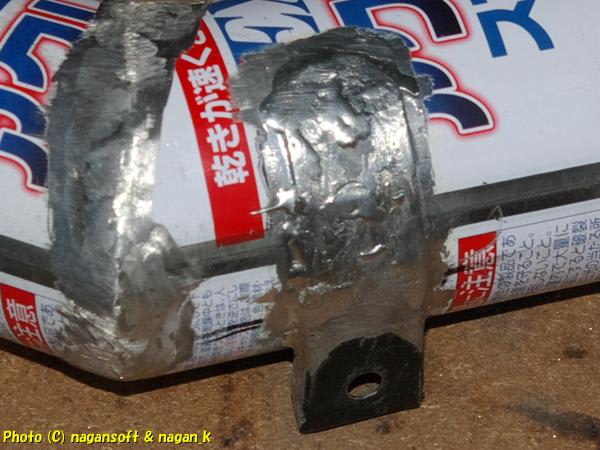

ともかくじっくりと、そしてしっかり、べっとりとハンダを70分間格闘しました。

いつものことですが、ハンダ作業中は手が離せないので写真無しです。

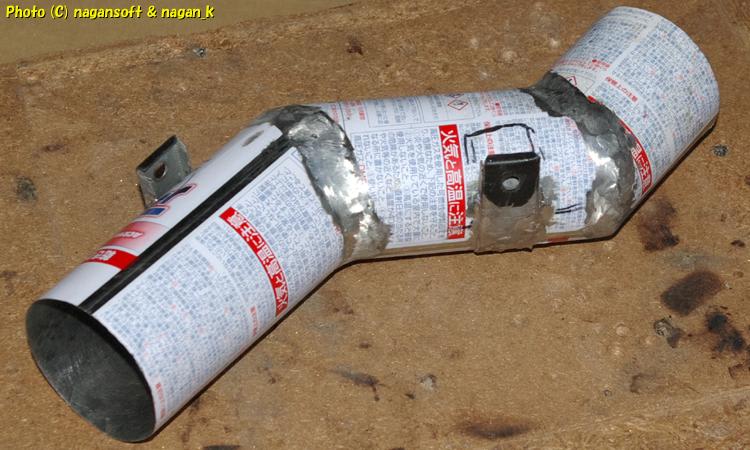

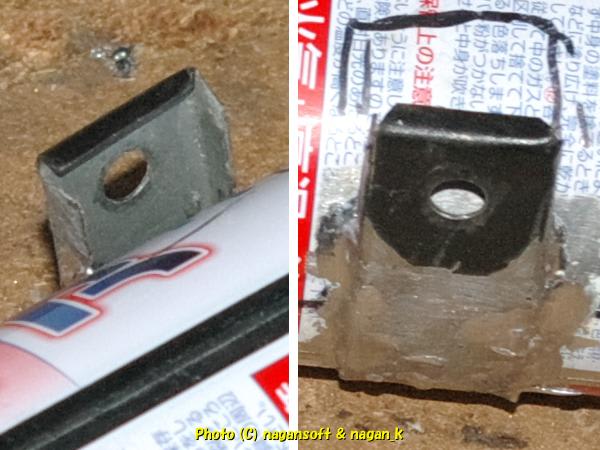

で、ブラケットが貼りつきました。

M5のボルトナットで固定するつもりで設計しています。M5のボルトが通せるよな。とボルトを通して確認してOKです。

もうこのタイミングで夜中の6時30分です。

余剰ハンダを研磨したいのですが、さすがにリューターを回せる時間ではありません。

ということで、余剰ハンダがまとわりついた状態で終了です。

ふーっ。2時間30分かけてやっとこれだけです。

どれだけ私の仕事は遅いねん。ということですな。
